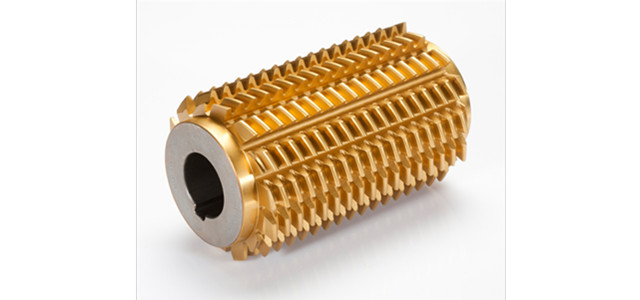

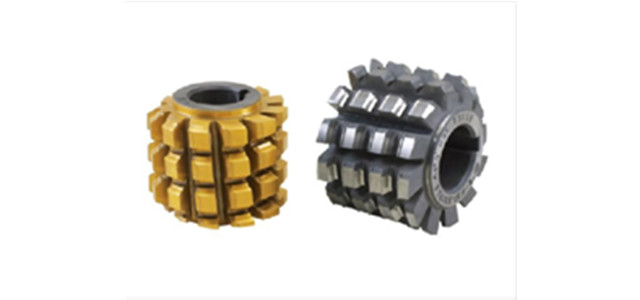

矩形花鍵滾刀

精度：A、B級

A級用于精加工，B級用于留磨，留磨量0.1-0.3mm

Ⅰ型-用于按外徑定心的花鍵軸

Ⅱ型-用于按外徑定心，鍵寬留磨帶凸肩的花鍵軸

Ⅲ型-用于按內徑定心，底徑留磨的花鍵軸

Ⅳ型-用于按內徑定心，底徑留磨帶凸肩的花鍵軸

訂購矩形花鍵軸齒輪滾刀時，請您提供下列花鍵參數

1、 花鍵軸鍵數；

2、 花鍵軸外徑及公差；

3、 花鍵軸底徑及公差；

4、 花鍵軸鍵寬及公差；

5、 帶軸臺的提供軸臺外徑。

滾齒刀產品介紹：

刀具材料：普通高速鋼，高鈷鋼，噴射鋼，粉末冶金，硬質合金

刀具外形尺寸：Φ10-Φ280 最大長度：590

切削性能：濕切，干切，刮切

模數范圍：m0.25-m30, 徑節：DP, 節距：CP

整體硬質合金滾刀規格：m0.2-m4 精度：AA, AAA

整體高速切削滾刀規格：m0.2-m20 精度：A,AA, AAA

鑲片高速滾刀規格：m10-m40 精度：A

漸開線齒形滾刀：齒輪滾刀，剃前齒輪滾刀，磨前齒輪滾刀，漸開線花鍵滾刀，全切齒輪滾刀，多頭齒輪滾刀

齒形包括：凸頭，修緣，修形，圓弧切頂等

非線性滾刀：鏈輪滾刀，帶輪滾刀，矩形花鍵滾刀，三角花鍵滾刀，擺線齒輪滾刀，單圓弧滾刀，雙圓弧滾刀，蝸輪滾刀

蝸輪滾刀：孔式蝸輪滾刀，桿式蝸輪滾刀

模數范圍：m0.3-m30

螺紋升角：λ±45°

蝸桿頭數：1-5

精度：AA

滾刀使用和修磨復涂注意事項：

一：變模數變壓力角滾刀正確使用方法：1，安裝角SA:按刀具標識上標注的SA角度來搬，2，差動掛輪：1）使用普通滾齒機加工時，差動掛論按正常的齒輪參數來計算。2）使用數控滾齒機加工時，被加工齒輪輸入的參數不變，滾刀參數輸入必須是變后的法向模數，壓力角，節圓螺旋角。

二，高效滾刀修磨和復涂正確的工藝操作：需要修磨復涂的滾刀，必須先把上次表面涂層退掉后，再用金剛石砂輪來修磨，這樣防止刀具表面磨糊退火或產生磨削裂紋，提高刀具使用壽命。

本公司生產的各種類型滾刀，模數范圍為m1～m22，產品采用ISO、DIN、GB等產品技術標準和普通高速鋼、高性能高速鋼和粉末冶金高速鋼，運用成熟的加工工藝、真空熱處理、表面納米復合硬涂層等工藝技術，廣泛應用于汽車、減速機等機械加工領域對各種齒輪、花鍵、蝸輪、鏈輪及帶輪的加工。客戶可根據產品加工需要和各類齒輪、花鍵、蝸輪、鏈輪及帶輪的參數訂購個性滾刀。

齒輪滾刀是按螺旋齒輪嚙合原理加工直齒和斜齒圓柱齒輪的一種刀具。滾刀分類：齒輪滾刀、多頭高效滾刀、合金滾刀、剃前滾刀、磨前滾刀、留磨滾刀、多圈齒條銑刀、鏈輪滾刀、帶輪滾刀、三角花鍵滾刀、矩形花鍵滾刀、漸開線花鍵滾刀、多頭蝸輪滾刀、大模數整體滾刀及鑲片齒輪滾刀

每把匠星精工的矩形花鍵滾刀都經過優化的設計，精密的加工，嚴格的檢測及合適的涂層，賦予齒輪滾刀極高的精度與質量穩定性，以求達到更長的使用壽命，尤其適用于干式切削、高速切削和硬齒面切削。您身邊的刀具專家，專業從事精密復雜齒輪刀具的設計與制造，包括：滾刀、插齒刀、剃齒刀、銑刀等，可提供完整的滾齒、插齒、剃齒、銑齒所需方案及完善的售后服務，為更好的服務用戶，我們一直在努力，積極面向市場，矩形花鍵滾刀以品質感動客戶。您的齒輪切削加工團隊，真誠為您服務。
