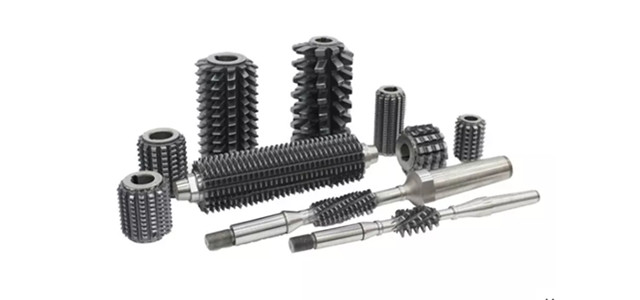

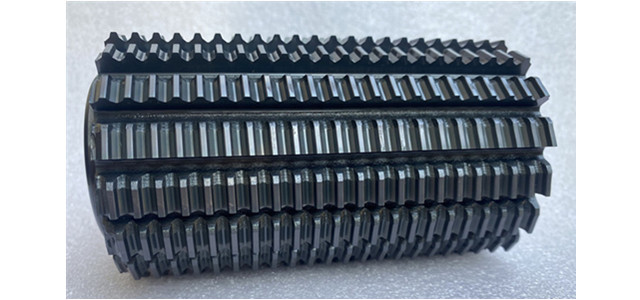

蝸輪滾刀

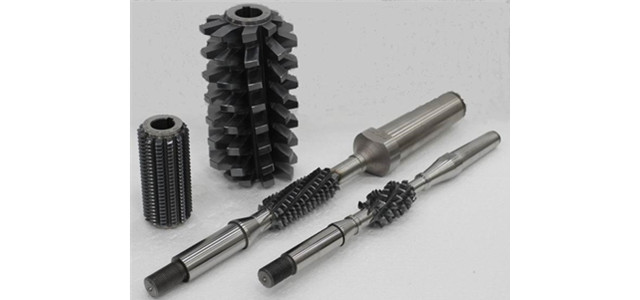

形狀：內孔式與帶柄式蝸輪滾刀

模數：m0.8-m12,Dp,Cp

規格：d40-d200

螺旋升角：0-20°

頭數：1-5頭

蝸輪滾刀由蝸桿決定刀具外徑，沒有標準化工具。一般按滾刀zk式制作。同時蝸輪滾刀由蝸桿和蝸輪規格決定滾刀大小。由于蝸輪滾刀的直徑受蝸桿的限制，當蝸桿直徑較大時，滾刀的直徑也較大，此時滾刀可以制成帶孔的；假如蝸桿直徑較小，則滾刀的直徑也較小，為了保持滾刀的強度和刀桿的剛度，此時滾刀只能制成帶柄的。

所以在訂購非標復雜蝸輪滾刀時，請您提供蝸輪蝸桿的詳細參數，如：模數，壓力角，螺旋角，旋向，蝸輪外徑，蝸桿頭數等，

一般只會在蝸輪滾刀圖紙確認會簽后才會生產。

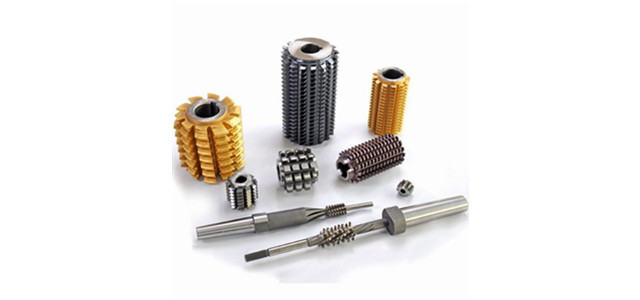

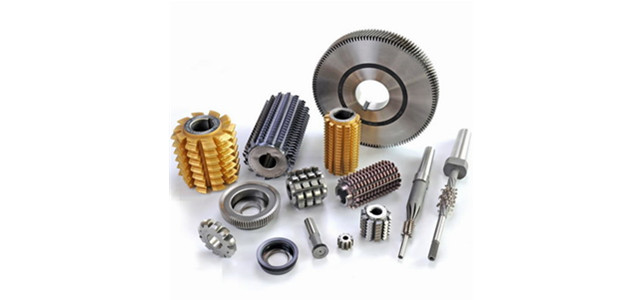

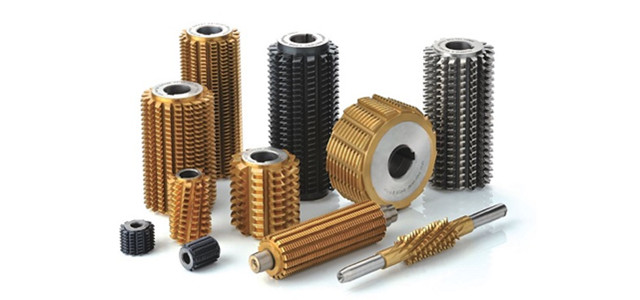

滾齒刀產品介紹：

刀具材料：普通高速鋼，高鈷鋼，噴射鋼，粉末冶金，硬質合金

刀具外形尺寸：Φ10-Φ280 最大長度：590

切削性能：濕切，干切，刮切

模數范圍：m0.25-m30, 徑節：DP, 節距：CP

整體硬質合金滾刀規格：m0.2-m4 精度：AA, AAA

整體高速切削滾刀規格：m0.2-m20 精度：AA, AAA

鑲片高速滾刀規格：m10-m40 精度：A

漸開線齒形滾刀：齒輪滾刀，剃前齒輪滾刀，磨前齒輪滾刀，漸開線花鍵滾刀，全切齒輪滾刀，多頭齒輪滾刀

齒形包括：凸頭，修緣，修形，圓弧切頂等

非線性滾刀：鏈輪滾刀，帶輪滾刀，矩形花鍵滾刀，三角花鍵滾刀，擺線齒輪滾刀，單圓弧滾刀，雙圓弧滾刀，蝸輪滾刀

蝸輪滾刀：孔式蝸輪滾刀，桿式蝸輪滾刀

模數范圍：m0.3-m30

螺紋升角：λ±45°

蝸桿頭數：1-5

精度：AA

滾刀使用和修磨復涂注意事項：

一：變模數變壓力角滾刀正確使用方法：1，安裝角SA:按刀具標識上標注的SA角度來搬，2，差動掛輪：1）使用普通滾齒機加工時，差動掛論按正常的齒輪參數來計算。2）使用數控滾齒機加工時，被加工齒輪輸入的參數不變，滾刀參數輸入必須是變后的法向模數，壓力角，節圓螺旋角。

二，高效滾刀修磨和復涂正確的工藝操作：需要修磨復涂的滾刀，必須先把上次表面涂層退掉后，再用金剛石砂輪來修磨，這樣防止刀具表面磨糊退火或產生磨削裂紋，提高刀具使用壽命。

本公司生產的各種類型滾刀，模數范圍為m1～m22，產品采用ISO、DIN、GB等產品技術標準和普通高速鋼、高性能高速鋼和粉末冶金高速鋼，運用成熟的加工工藝、真空熱處理、表面納米復合硬涂層等工藝技術，廣泛應用于汽車、減速機等機械加工領域對各種齒輪、花鍵、蝸輪、鏈輪及帶輪的加工。客戶可根據產品加工需要和各類齒輪、花鍵、蝸輪、鏈輪及帶輪的參數訂購個性滾刀。

匠星工具作為一家高性能齒輪刀具供應商，為中小模數和大模數齒輪加工提供全系列齒輪刀具，包括：滾刀、插齒刀、剃齒刀、銑刀等，可提供完整的滾齒、插齒、剃齒、銑齒所需方案及完善的售后服務。欲了解更多蝸輪滾刀，請訪問我們的網站。
