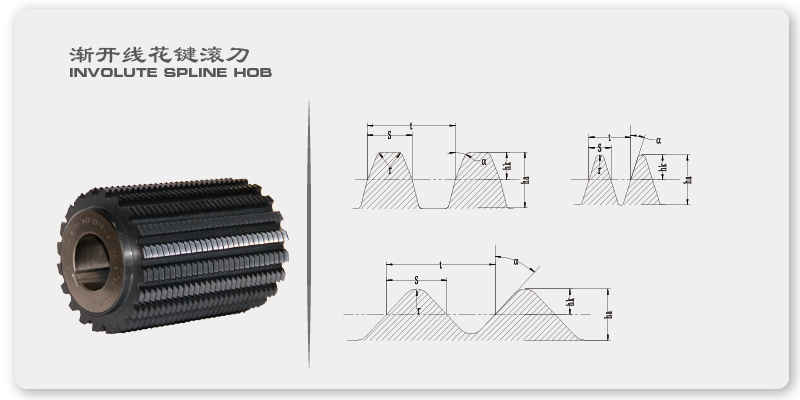

漸開線花鍵滾刀基本形式與尺寸

目前《漸開線花鍵滾刀的基本型式和尺寸(GB/T 5104-2008)》標準中規定了模數0.5-10mm,壓力角為30°的整體漸開線花鍵滾刀的基本形式與尺寸，和模數0.25-2.5mm,壓力角為45°的整體漸開線花鍵滾刀的基本形式與尺寸。該標準適用于加工基本齒廓按GB/T3478.1,尺寸按GB/T3478.4/2規定的圓柱直齒漸開線花鍵的滾刀。

壓力角為30°的花鍵滾刀適用于A,B，C三種精度，壓力角為45°的花鍵滾刀適用于C級精度。

壓力角為30的漸開線花鍵滾刀的基本形式分為：I型和II型，I型為平齒頂滾刀，適用于加工平齒根的外花鍵。II型為圓齒頂滾刀，適用于加工圓齒根的外花鍵。

所以在訂購漸開線花鍵滾刀的時候，要特別注意花鍵齒根的型式，是圓齒根的，還是平齒根的呢。欲了解更多的漸開線花鍵滾刀，歡迎您訪問重慶匠星工具網頁。
