留磨齒輪滾刀的設計參數與應用

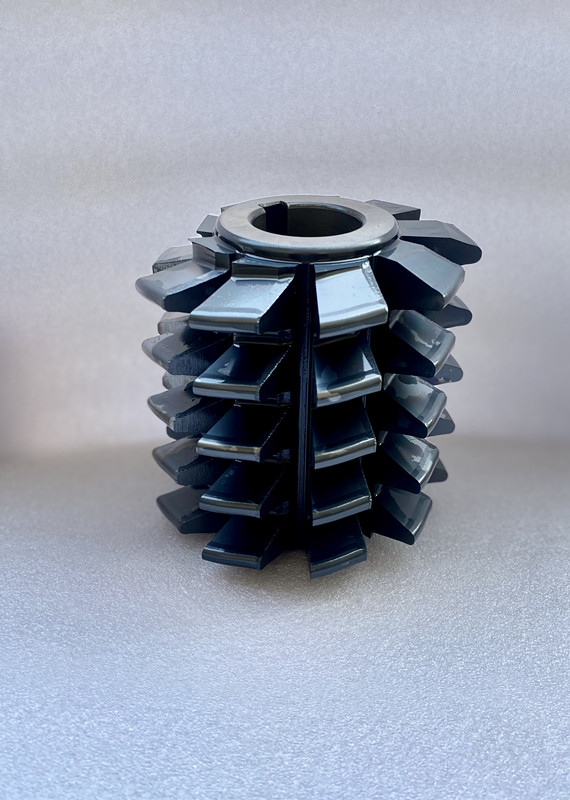

為了留出磨齒余量，避免磨齒時磨到齒根造成應力集中及釋放齒根應壓力或產生拉應力，滲碳淬火磨齒的漸開線硬齒面齒輪已廣泛采用帶有一定挖根量的單圓弧留磨滾刀，也稱凸頭留磨滾刀。應注意留磨滾刀齒頂圓角處3根切線的切點，留磨滾刀三個重要的參數是刀具齒頂高，刀具齒頂圓角半徑，和挖根量。刀具齒頂高高，刀具齒頂圓角半徑小，不利于彎曲強度，刀具齒頂高短，刀具齒頂圓角半徑大，彎曲強度高，但要保證加工出來的有用齒廓長度大于和配對齒輪嚙合的有效齒廓長度。

對于大直徑中小模數的齒輪或齒圈，熱處理后公法線長度的脹大量會遠大于滾刀的挖根量，這時滾齒的公法線長度甚至會小于最終磨齒尺寸，留磨量完全靠脹大補償。因此，滾齒刀的設計，必須要特別注意考慮挖根量和留磨量的關系。國內設計的時候，一般加大了挖根量，但加大的量主要放在了留磨區，實際加工時加深滾齒，把加大的挖根量移到補償區，可保證按公法線長度的中上線磨齒不磨齒根。欲了解更多的留磨齒輪滾刀，歡迎您訪問重慶匠星工具網頁。
